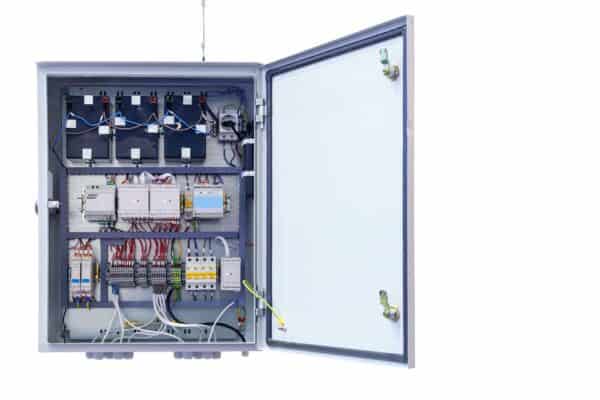

Tủ điện ATS
Giá: 80.600.000 đ (đã bao gồm VAT)
| Mã hiệu: ACE – 41 |
| Mục đích sử dụng : Mô hình thực hành điện tủ chuyển nguồn tự động |
| Giúp học sinh hiểu về ATS |
| Vận hành, sử dụng mô hình |
| Cách cài đặt thông số điều khiển ATS |
| Quy trình chuyển nguồn tự động mô hình |
| Mô hình sản xuất theo : |
| – ISO 2015:9001 – Hệ thống quản lý chất lượng |
| – ISO 14001:2015 – Hệ thống quản lý môi trường |
| – ISO 45001:2018 – Tiêu chuẩn về Hệ thống quản lý an toàn và sức khỏe nghề nghiệp |
| – Tiêu chuẩn công suất, dòng rò cao áp phù hợp với TCVN 5699-1:2010 và IEC 60335-1:2010. |
| Mô hình bao gồm : |
| Tủ điện : |
| – Kích thước : 800 x 433 x 1800 mm ± 5 % |
| – Làm bằng thép sơn tĩnh điện |
| – Cửa tủ có khoá |
| Bộ chuyển đổi nguồn ATS |
| Thông số kỹ thuật : |
| – Hãng : Osemco |
| – Model : OSS-61-TN 4P |
| – Số cực : 4 |
| – Dòng đóng cắt : 100A |
| – Xuất xứ : Hàn Quốc |
| Bộ điều khiển chuyển đổi nguồn tự động ADB III (Automatic Transfer Switches) |
| Thông số kỹ thuật : |
| – Hãng : Osung |
| – Model : ADC 3 |
| – Điện áp cài đặt : 220/230 VAC |
| – Thời gian cài đặt : 0 – 99s |
| – Tương thích : ATS series của Osemco hoặc ATS của hãng khác (PC, PCN, PSO, T3, TB3, TO, TBO, TN, TBN, …) |
| Sứ đỡ thanh cái |
| Thông số kỹ thuật : |
| – Mã sản phẩm : SM25 |
| – Chiều cao : 25 mm |
| – Đường kính : 30 mm |
| – Thanh ốc :6 mm |
| – Màu sắc : Đỏ |
| Đèn báo ( Vàng , xanh, đỏ) |
| Thông số kỹ thuật : |
| – Đường kính : D22 |
| – Điện áp đèn báo : 220VAC |
| – Màu sắc : Đỏ, vàng ,xanh ( mỗi bóng một màu ) |
| Aptomat 3 pha |
| Thông số kỹ thuật : |
| – Hãng : Chint |
| – Loại : MCB |
| – Số cực : 3 |
| – Điện áp chịu được : 63A |
| Đồng hồ đo điện đa năng |
| – Hãng : Selec |
| – Model : MFM383A |
| – Chức năng đo: V, A. Hz, Pf, kW, kVA, kVAr và đo kWh, KVAh, KVArh |
| – Hiển thị: 3 hàng, 4 số, dạng LCD với đèn nền |
| – Sử dụng cho mạng 3 pha 4 dây, 3 pha 3 dây hoặc 1 pha 2 dây |
| – Biến dòng chọn được từ 5 đến 5000/5A |
| – Cấp chính xác : cấp 1 |
| – Nguồn nuôi : 90 đến 270VAC |
| Aptomat MCCB LS ABN103c |
| – MCCB dạng khối, dòng Metasol, loại phổ thông, kiểu N |
| – Kết nối phía trước dạng bắt vít |
| – Frame Size : 100AF |
| – Số cực : 3P |
| – Tần số hoạt động : 50/60 Hz |
| – Điện áp định mức (Ue) : AC 690V / DC 500V |
| – Điện áp hoạt động : AC 220/250V |
| – Điện áp cách điện (Ui) : AC 750V |
| – Điện áp xung (Uimp) : 8kV |
| – Định mức dòng (In): 50A tại 40ºC |
| – Dòng cắt ngắn mạch (Icu) : 22kA (1s) |
| – Cắt tải thực tế : Ics = 100% Icu |
| – Nhiệt độ môi trường : -20 ~ 70ºc |
| – Cấp bảo vệ : IP20, IEC 60533 |
| – Chất liệu : vật liệu cao cấp, chống cháy |
| – Kích thước : 75 x 130 x 60 (mm) |
| – Trọng lượng : 0,7 Kg |
| Aptomat MCCB LS ABN53c : |
| – MCCB dạng khối, dòng Metasol, loại phổ thông, kiểu N |
| -Kết nối phía trước dạng bắt vít |
| – Frame Size : 50AF |
| – Số cực : 3P |
| – Tần số hoạt động : 50/60 Hz |
| – Điện áp định mức (Ue) : AC 690V / DC 500V |
| – Điện áp hoạt động : AC 380V |
| – Điện áp cách điện (Ui) : AC 750V |
| – Điện áp xung (Uimp) : 8kV |
| – Định mức dòng (In): 20A tại 40ºC |
| – Dòng cắt ngắn mạch (Icu) : 18kA (1s) |
| – Cắt tải thực tế : Ics = 100% Icu |
| – Nhiệt độ môi trường : -20 ~ 70ºc |
| – Cấp bảo vệ : IP20, IEC 60535 |
| – Chất liệu : vật liệu cao cấp, chống cháy |
| – Kích thước : 75 x 130 x 60 (mm) |
| – Trọng lượng : 0,7 Kg |
| Cầu chì tủ điện : |
| – Hãng : Chint |
| – Model : RT28N-32X 1P |
| – Số cặp cục : 1 |
| Biến dòng : |
| – Loại : biến dòng tròn |
| – Tỉ lệ : 100/5 A |
| Quạt tản nhiệt |
| – Kích thước : 120×120 mm |
| – Điện áp hoạt động : 220VAC/50Hz |
| Ổ cắm nguồn 3 pha |
| – Ổ cắm được bố trí sẵn trên hông tủ điện để cấp điện cho mô hình |
| Dây cắm ba pha |
| – Dây cắm ba pha cấp nguồn sử dụng kiểm tra tủ hoạt động |
