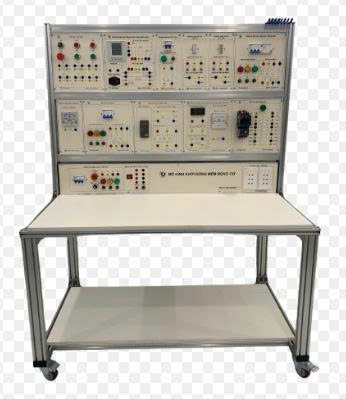

Mô hình khởi động mềm động cơ
Giá: 74.360.000 đ (đã bao gồm VAT)
| Mã hiệu: ACE – 23 |
| Mô hình được sản xuất theo : |
| – ISO 2015:9001 – Hệ thống quản lý chất lượng |
| – ISO 14001:2015 – Hệ thống quản lý môi trường |
| – ISO 45001:2018 – Tiêu chuẩn về Hệ thống quản lý an toàn và sức khỏe nghề nghiệp |
| – Tiêu chuẩn công suất, dòng rò cao áp phù hợp với TCVN 5699-1:2010 và IEC 60335-1:2010. |
| * Quy cách các module trong mô hình: |
| – Hộp modul kích thước phủ bì : 300x160x130mm, các hộp modul lớn hơn là bội số 160 mm, lắp ghép linh hoạt với nhau được làm bằng nhựa ABS chống cháy |
| – Hai cạnh bên có khe tản nhiệt |
| – Mặt module bằng vật liệu Solid Phenolic phủ melamin 2 mặt màu kem dầy 4mm. |
| – Chữ và hình vẽ được khắc chìm bằng công nghệ khắc CNC đảm bảo độ bền và thẩm mỹ |
| – Mặt module lắp ghép với hộp đỡ bằng vít inox 304 (M3) |
| * Khung mô hình thực hành |
| Khung bàn kích thước 700x1260x750mm ± 5% |
| + Khung hai tầng tiêu chuẩn giá module làm bằng nhôm giúp chống trầy xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép. Phủ keo dày 80µm chịu được axit 30x60mm ± 5% thanh đứng, thanh ngang 20×40 tiêu chuẩn gá lắp Module mm ± 5%, kích thước: 1260x900mm (dài x cao) ± 5% |
| + Mặt bàn làm bằng ván công nghiệp được phủ melamine chống bụi và chống trầy xước |
| * Hộp nguồn thực hành: |
| – Kích thước hộp: 1200x170x170 mm làm bằng nhôm định hình phủ anode chống trầy xước, có ốp vách phía sau bằng tấm compact và có nắp ốp hai đầu |
| – Mặt gá linh kiện làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| Thiết bị bao gồm |
| 01 Hộp nguồn thực hành |
| 01 Aptomat 3 pha |
| 04 Đế cầu chì ống |
| 02 Nút ấn nhả |
| 01 Ổ cắm 3 pha 4 dây |
| 04 Đèn báo pha |
| 01 Công tắc xoay 2 vị trí |
| 01 Nút dừng khẩn |
| 01 Nguồn 24vdc |
| 01 Nguồn 12vdc |
| 01 Nguồn 5vdc |
| 02 Ổ cắm một pha |
| Mỗi bộ bao gồm |
| 1. Module khởi động mềm |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Khởi động mềm : |
| – Hãng : ABB |
| – Model : PSR3-600-70 |
| – Dòng chịu tải : 3.9A |
| – Công suất : 0.75 – 2.2 KW |
| – Điện áp đầu vào : 208 – 600 VAC |
| – Số pha : 3 |
| – Cấp bảo vệ : IP20 |
| – Điện áp điều khiển : 110 – 220V |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Bộ khởi động mềm |
| 2. Module aptomat |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Aptomat ba pha ba cực : |
| – Hãng : Chint |
| – Model : NXB-63 |
| – Dòng chịu đựng : 32A |
| – Loại : MCB |
| – Số cặp cực : 3 |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Aptomat ba pha |
| 3. Module nút bấm |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Nút ấn : |
| – Điện áp tải Max : 660V |
| – Dòng điện tải Max : 10A |
| – Loại : D22 |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 03 Nút ấn nhả |
| 4. Module đồng hồ đo tốc độ và dòng điện động cơ |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Đồng hồ đo tốc độ động cơ : |
| – Hãng : Autonics |
| – Model : MP5Y-4N |
| – Có 16 loại chế độ hoạt động: Vòng quay, Tốc độ, Tần số, Tỷ lệ tuyệt đối, Thời gian di chuyển, Tỷ lệ lỗi, Chu kỳ, Tỷ trọng, Tốc độ di chuyển, Lỗi, Độ rộng thời gian, Đo chiều dài, Khoảng thời gian, Quá độ, Tính nhân. |
| – Có nhiều chức năng: Chức năng cài đặt tỷ lệ, Kiểm tra dữ liệu, Cài đặt độ trễ, Kiểm tra giá trị Max/Min, Chức năng trì hoãn, Chức năng cài đặt thời gian tự trở về Zero, Chức năng cài đặt khóa, Trì hoãn chu kỳ hiển thị |
| – Dải hiển thị Max: -19999~99999. |
| – Nhiều đơn vị hiển thị: rpm, rps, Hz, kHz, sec, min, m, mm, mm/s, m/s, m/min, m/h, l/s, l/min, l/h, %, counts, … |
| – Có thể lựa chọn ngõ vào PNP hoặc NPN |
| – Chức năng đáp ứng tốc độ cao 50kHz. |
| – Nguồn cấp: 240VAC, 24-48VDC. |
| Đồng hồ đo dòng điện : |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| Đồng hồ đo dòng điện : |
| – Loại : Hiển thị kim |
| – Kích thước : 80×80 mm |
| – Dải đo : 0 -10A |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Đồng hồ đo dòng điện |
| – 01 Đồng hồ đo tốc động |
| 5. Module đồng hồ đo điện áp |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Đồng hồ đo điện áp : |
| – Loại : Hiển thị kim |
| – Kích thước : 80×80 mm |
| – Dải đo : 0 – 500VAC |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Đồng hồ đo dòng điện |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Đồng hồ đo điện áp |
| 6. Module khởi động từ |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Contactor : |
| – Hãng : Chint |
| – Model : NXC-22 |
| – Dòng định mức : 22A |
| – Số cực : 3 |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Contactor |
| – 01 Đèn báo |
| 7. Module động cơ |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Động cơ điện ba pha : |
| – Loại : ba pha |
| – Điện áp đầu vào : 220/380VAC |
| – Công suất : 0.75KW |
| – Tốc độ vòng quay : 1410 vòng/ phút |
| * Danh mục vật tư chính : |
| – 01 Hộp module |
| – 01 Motor điện ba pha |
| – 02 Thanh nhôm định hình |
| – 04 Đế cao su |
| 8. Module encoder |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Encoder : |
| – Điện áp hoạt động : 5 – 24VDC |
| – Đầu ra : 3 đầu xung : A,B,Z |
| – Dòng tiêu thụ max : 80mA |
| – Tần số đáp ứng : 100kHz |
| * Danh mục vật tư chính : |
| – 01 Hộp module |
| – 01 Encoder |
| – 01 cơ cấu gá lắp với motor ba pha |
| 9. Phụ kiện |
| – Dây cắm chuyên dụng cho thí nghiệm mô hình |
| + Dây đỏ 80 cm : 15 dây |
| + Dây đen 80 cm : 15 dây |
| + Dây vàng 80 cm : 10 dây |
| + Dây xanh 80 cm : 10 dây |
| – Tài liệu hướng dẫn sử dụng |
