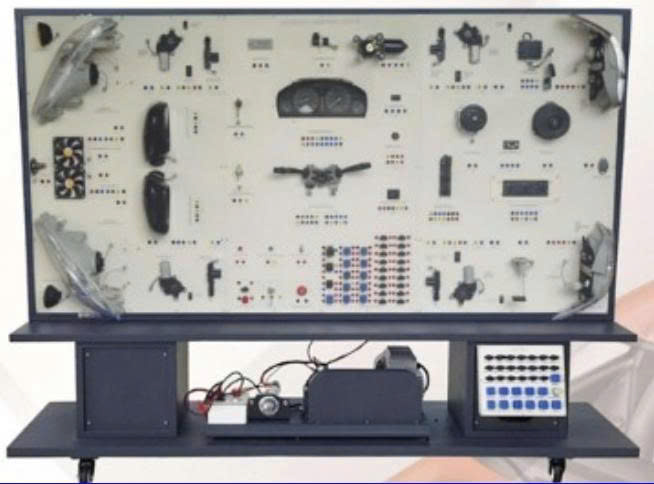

Mô hình đào tạo thực hành hệ thống điện thân xe trên xe ô tô điện
Giá: 535.000.000 đ
| Mô hình được sản xuất theo : |
| – ISO 9001:2015 – Hệ thống quản lý chất lượng |
| – ISO 14001:2015 – Hệ thống quản lý môi trường |
| – ISO 45001: 2018 – Hệ thống quản lý an toàn và sức khỏe nghề nghiệp |
| Nội dung đào tạo: |
| – Nhận dạng các hệ thống điện thân xe trên xe ô tô điện |
| – Tìm hiểu cấu tạo chung của hệ thống điện thân xe ô tô điện |
| – Thực hành đấu nối và đo kiểm các tín hiệu |
| – Kiểm tra, chẩn đoán và sửa chữa các hư hỏng thường gặp |
| – Vật tư chính là linh kiện lắp trên xe Vinfast mới 100% |
| Mô hình bao gồm: |
| A. Hệ thống điện thân xe |
| Đầy đủ các hệ thống như: |
| – Hệ thống điều khiển gương điện bao gồm: |
| + 02 Gương điện |
| + Công tắc điều khiển gương |
| – Hệ thống nâng – hạ cửa sổ điện bao gồm: |
| + 04 Mô tơ nâng hạ cửa sổ điện |
| + Công tắc nâng hạ kính tổng |
| + Công tắc nâng hạ kính phụ |
| – Hệ thống gạt nước – rửa kính bao gồm: |
| + Công tắc điều khiển gạt nước – rửa kính |
| + Mô tơ gạt nước |
| + Cảm biến nước mưa |
| + Mô tơ bơm nước |
| – Hệ thống điều khiển khóa cửa và cảnh báo cửa mở bao gồm: |
| + Cụm công tắc điều khiển khoá cửa |
| + Mô tơ khoá cửa |
| + Công tắc báo mở cửa |
| + Đèn báo mở cửa |
| + Hệ thống khoá cửa chống trộm |
| – Hệ thống tín hiệu chiếu sáng bao gồm: |
| + Cụm đèn pha |
| + Cụm đèn hậu |
| + Hệ thống đèn xi nhan |
| + Công tắc báo nguy |
| + Công tắc tổng |
| + Đèn dome |
| + Đèn phanh và công tắc |
| + Đèn lùi |
| – Hệ thống kiểm tra theo dõi bao gồm |
| + Đồng hồ táp lô |
| + Cảm biến báo nhiệt độ |
| + Bộ báo nạp điện ắc quy |
| – Hệ thống âm thanh |
| + Màn hình cảm ứng |
| + Kết nối USB, Bluetooth, AUX, HDMI |
| + Hệ thống loa |
| – Hệ thống điều khiển điều hoà bao gồm: |
| + Công tắc điều khiển A/C |
| + Quạt giàn nóng |
| + Quạt giàn lạnh |
| + Các mô tơ điều khiển gió |
| + Hệ thống rơ le – cầu chì |
| – Tất cả các linh kiện hoạt động bình thường. |
| – Hệ thống cực đo kiểm được kẹp trực tiếp trên dây, thuận tiện cho việc đo kiểm tín hiệu hệ thống |
| – Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì của hãng theo mô hình |
| B. Khung giá |
| – Khung mô hình được làm bằng nhôm đúc định hình, có 04 bánh xe để tiện di chuyển. |
| – Trên mô hình trang bị bảng panel điều khiển được gia công bằng máy cắt CNC, hoặc sử dụng công nghệ in ảnh trên tấm cứng trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Trên mặt panel có bố trí và dàn trải hệ thống điện thân xe |
| – Tất cả các hệ thống hoạt động bình thường. Mô hình sử dụng hệ thống điều khiển điện tử nguyên bản theo xe |
| – Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. |
| – Kích thước mô hình (LxWxH): 2400x680x1860 mm |
| C. Bộ tạo lỗi điện tử kết nối đa phương tiện |
| * Thực hiện tạo lỗi trực tiếp trên thiết bị mà không cần tháo dỡ thiết bị, có các cực đầu ra đo kiểm cho phép dễ dàng lấy các tín hiệu để chẩn đoán bao gồm: |
| – Số lượng lỗi độc lập : 16 |
| – 16 Cực đo kiểm, lấy tín hiệu bằng giắc 2mm |
| – Giắc kết nối tiêu chuẩn có khả năng tự cấp nguồn: 38 chân |
| + 5 Chân 25A |
| + 33 Chân 10A |
| – Điện áp sử dụng: 12V hoặc 24V |
| – Rơ le tạo lỗi là loại rơ le nhớ, có nút gạt bằng tay chịu được dòng điện định mức 50A, có thể thao tác tạo lỗi, xóa lỗi bằng tay khi không cấp điện |
| – Màn hình tạo lỗi HMI 7 inch |
| + Đăng nhập Password dành cho giáo viên |
| + Tạo lỗi đơn hoặc lỗi tổ hợp |
| + Các lỗi được chọn chuyển sang mầu đỏ |
| + Reset lỗi |
| + Chọn tất cả các lỗi |
| + Thoát khỏi chế độ dành cho giáo viên |
| + Đăng nhập Password dành cho học viên |
| + Đo kiểm, chẩn đoán, xác định các hư hỏng |
| + Sửa lỗi |
| + Đánh giá kết quả sửa lỗi với kết quả tạo lỗi của giáo viên |
| – Kết nối CAN, Wifi, BLE |
| – Đồng bộ không giới hạn các bộ tạo lỗi với nhau |
| D. Phần mềm đào tạo trên thiết bị |
| Được phát triển trên nền tảng công nghệ điện toán đám mây, áp dụng các công nghệ tiên tiến, phù hợp với nhiều loại hệ điều hành và phần cứng máy tính khác nhau, phương pháp sử dụng đơn giản và trực quan, triển khai lắp đặt linh hoạt và nhanh chóng. Hệ thống có thể sử dụng mọi lúc, mọi nơi mà chỉ cần đường truyền kết nối internet vừa phải thông qua mạng LAN, Wifi, 4G,5G.(cam kết thực hiện trình diễn (demo) phần mềm khi có yêu cầu ) |
| * Mô phỏng sự cố |
| – Kết nối với bộ tạo lỗi điện tử |
| – Giải thích các lỗi hư hỏng |
| – Giáo viên tạo lỗi thông qua máy tính |
| – Học viên khắc phục lỗi thông qua máy tính |
| * Quản lý học viên |
| – Cung cấp công cụ quản lý (được phân quyền cụ thể) cho các cấp quản lý khác nhau như Trưởng Khoa, Trưởng Bộ môn, Tổ trưởng, Giáo viên, Học viên để thực hiện việc kiểm soát quá trình đào tạo. |
| – Báo cáo thống kê, đánh giá kết quả học tập của học viên, nhóm học viên, lớp học theo các môn học |
| – Tự động đánh giá và lưu kết quả các bài test sau bài học của sinh viên, giúp giáo viên có thể đánh giá học viên một cách chính xác khách quan hơn trong quá trình đào tạo. |
| – Các bài giảng dựa trên những dữ liệu đã có sẵn trong phần mềm bao gồm: bài giảng mẫu với hình ảnh, video trực quan những chuyển động tương tác mô phỏng trực quan, Các câu hỏi kiểm tra dạng trắc nghiệm… |
| * Hệ thống các câu hỏi kiểm tra trắc nghiệm |
| – Danh sách các câu hỏi trắc nghiệm |
| – Các bài kiểm tra trắc nghiệm cho nhiều học viên |
| * Đào tạo lý thuyết |
| – Cung cấp thông số kỹ thuật chung của thiết bị, của hệ thống ‘- Hướng dẫn vận hành thiết bị (các bước chuẩn bị, thao tác vận hành, quy tắc an toàn) |
| – Cung cấp các kiến thức cơ bản về điện, điện tử, sơ đồ mạch điện – Cung cấp các kiến thức cơ bản về chẩn đoán |
| – Cung cấp các kiến thức cơ bản về cấu tạo và hoạt động các hệ thống liên quan |
| – Cung cấp quy trình tháo – lắp – kiểm tra các hệ thống cơ khí liên quan |
| – Cung cấp sơ đồ mạch điện và quy trình kiểm tra, đấu nối các hệ thống điện liên quan |
| – Giới thiệu và hướng dẫn sử dụng một số thiết bị chuyên dùng liên quan như các dụng cụ đo, thiết bị chẩn đoán chuyên dùng… |
| – Tài liệu hướng dẫn sử dụng bằng bản cứng và bản mềm |
